Pengenalan Alat ukur listrik

Alat ukur listrik adalah alat yang dibuat untuk mendeteksi secara akurat dan menampilkan kuantitas elektrik dalam bentuk yang bisa dibaca oleh manusia. Biasanya yang bisa dibaca dalam bentuk skala analog maupun angka digital.


Jenis-jenis Alat ukur dibagi berdasarkan bentuk skala pengukuran :
1. Alat ukur Analog

Adalah suatu alat ukur yang indikasi hasil pengukurannya dengan menggunakan jarum penunjuk pada skala yang tercetak

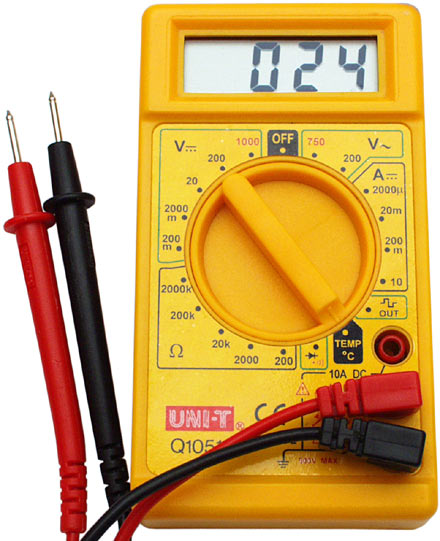

2. Alat ukur Digital

Adalah suatu alat ukur yang indikasi hasil pengukurannya dengan menggunakan angka numerik atau digital.

Jenis Alat ukur berdasarkan fungsinya:

• OHMmeter
• Voltmeter
• Amperemeter
• Multimeter
• Insulation test Meter (MEGGER)
• Power Meter
• Osiloskop
• dll

OHMmeter

disebut juga resistance meter adalah suatu alat ukur listrik yang digunakan untuk mengukur tahanan (resistance).

Warning saat melakukan pengukuran:

Jangan melakukan pengukuran resistance (tahanan) sementara masih terdapat aliran listrik, BERBAHAYA, bisa merusak Alat Ukur atau System (terjadi short circuit) dan bahkan BAHAYA bagi penggunanya.

Cara Penggunaan Ohmmeter:

1. Ohmmeter digunakan untuk mengukur resistansi/tahanan

         Digunakan untuk mengukur tahanan suatu device/alat, misalnya: resistor, lampu, atau lainnya.

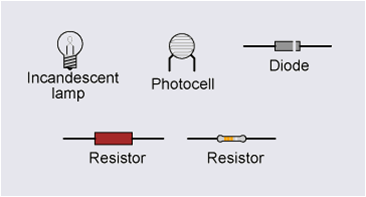

contoh alat/komponen elektronika

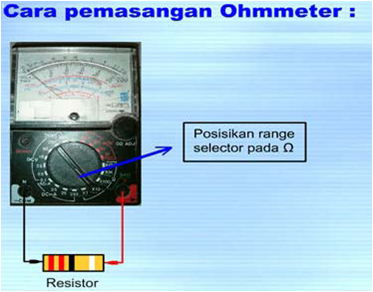

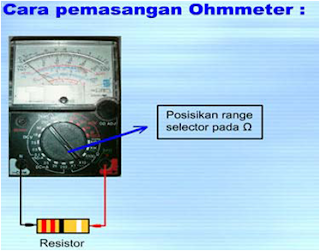

Cara penggunaan:


1. Jangan mengukur resistansi rangkaian yang ada tegangannya.
2. Putar knob pemilih cakupan pada cakupan yang tepat.

2. Test Continuity

  Digunakan untuk mengetahui kontinuitas jalur atau koneksi suatu rangkaian. Biasanya memiliki logo :

logo continuity

Cara melakukan test continuity:

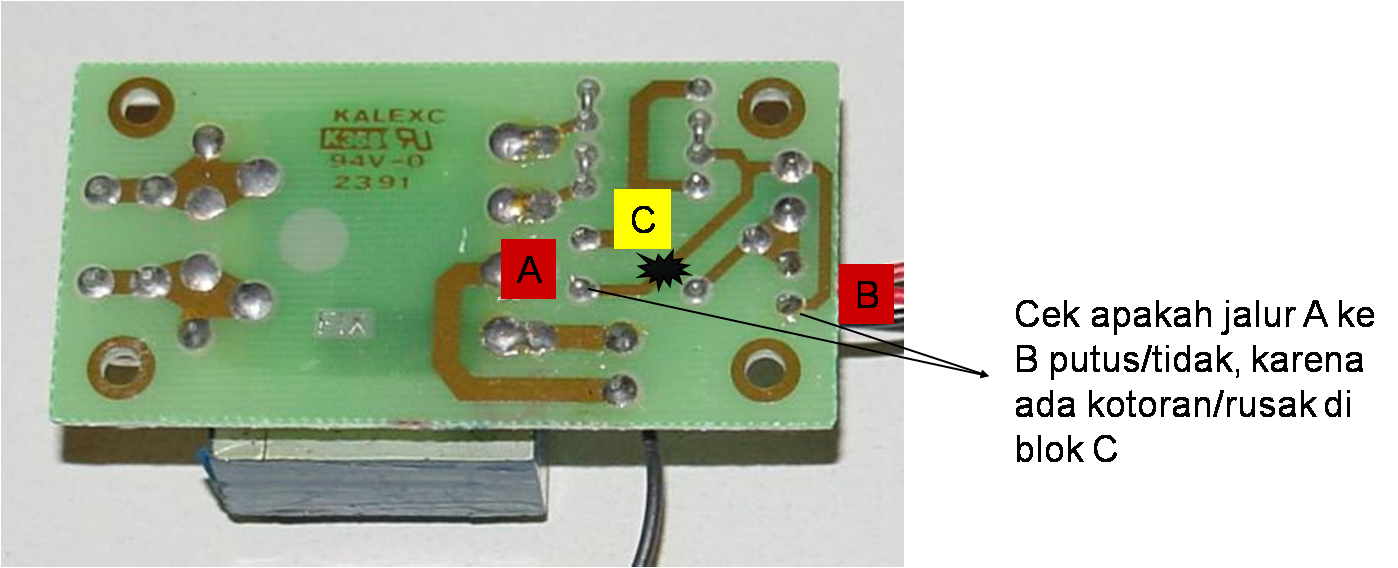

Pasang probe pada posisi A dan B, jika jalur masih continous (tidak putus) maka akan ada bunyi, jika tidak maka jalur sudah putus.

Kalibrasi pada Ohmmeter

Kalibrasi perlu dilakukan agar nilai yang terbaca akurat, terutama di Ohmmeter Analog, cara untuk melakukan kalibrasi adalah sebagai berikut:

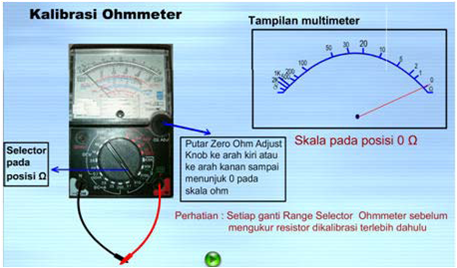

Hubung singkat kaki meter merah dan hitam dan putar pengatur nol ohm, sehingga penunjuk lurus pada 0 ?. ( jika penunjuk gagal berayun ke nol ? meskipun pengatur penunjuk nol ohm sudah diputar penuh searah jarum jam, gantilah baterai yang berada di dalam meter dengan baterai yang baru

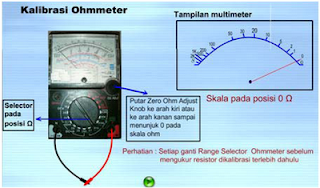

kalibrasi Ohmmeter Analog

Bersambung ...
