Jenis-jenis UPS sesuai cara kerjanya

Setelah mengetahui fungsi dan kenapa mengapa menggunakan UPS, pada artikel sebelumnya










Berikut pembagian UPS sesuai cara kerjanya:


1. OFFLINE UPS


UPS jenis ini merupakan UPS paling murah diantara jenis UPS yang lain. Karena rectifier dan inverter berada dalam satu unit. Dalam keadaan gangguan, switch akan berpindah sehingga suplai daya dari suplai utama terblok. Akibatnya akan mengalir arus DC dari baterai menuju inverter.

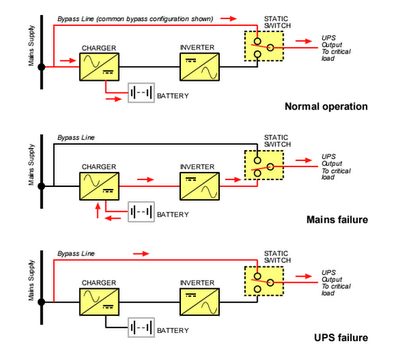

OFFLINE UPS



2. Line-interactive UPS


Pada UPS jenis ini diberi tambahan alat AVR (automatic voltage regulator) yang berfungsi mengatur tegangan dari suplai daya ke peralatan.

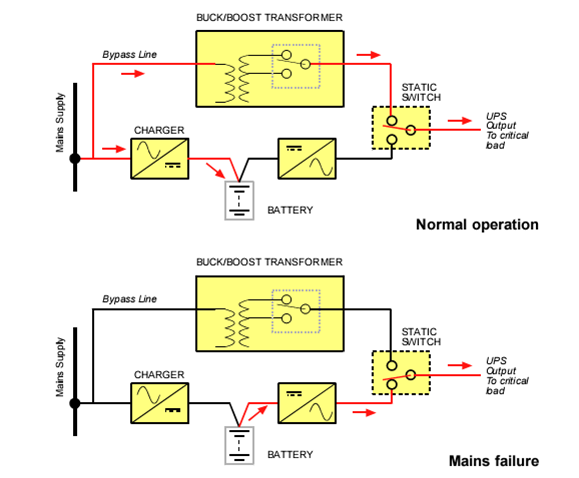

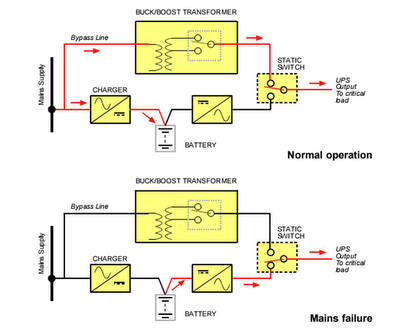

LINE Interactive UPS


3. On-line UPS


Pada UPS jenis ini terdapat 1 rectifier dan 1 inverter yang terpisah. Hal ini lebih mahal apabila dibandingkan dengan dua jenis UPS lainnya. Dalam keadaan gangguan, suplai daya ke rectifier akan diblok sehingga akan ada arus DC dari baterai ke inverter yang kemudian diubah menjadi AC.

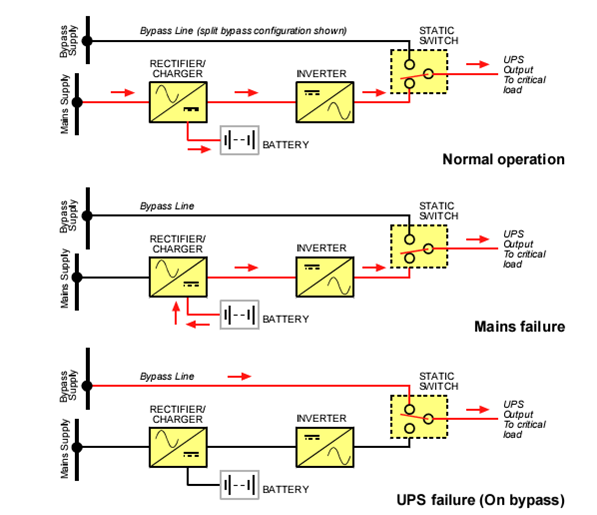

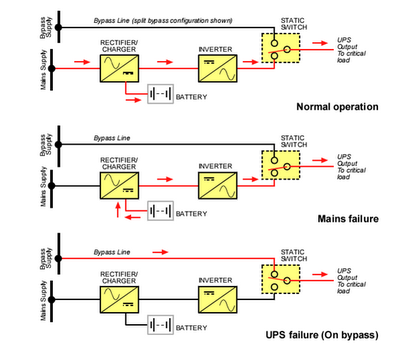

ONLINE UPS

Bersambung ke tulisan berikutnya.

Semoga Bermanfaat.
