Pipa kapiler -komponen utama AC

Pipa kapiler merupakan komponen utama AC yang berfungsi menurunkan tekanan refrigran dan mengatur aliran refrigran menuju evaporator. Fungsi ini sangat vital karena menghubungkan dua bagian tekanan yang berbeda, yaitu tekanan tinggi dan tekanan rendah. Refrigran bertekanan tinggi sebelum melewati pipa kapiler akan diubah atau diturunkan tekanannya. Akibat dari penurunan tekanan refrigran menyebabkan terjadinya penurunan suhu. Pada bagian inilah refrigran mencapai suhu terendah (terdingin). Pipa kapiler terletak diantara saringan (filter) dan evaporator. Ketika mengganti atau memasang pipa kapiler baru, jangan terjadi bengkok karena bisa menyebabkan penyumbatan. Penggantian pipa kapiler harus disesuaiakan dengan diameter dan panjang pipa sebelumnya.

Selain memiliki fungsi di atas, pipa kapiler juga berfungsi sebagai berikut:

1. Mengatur jumlah refrigeran cair yang mengalir melaluinya
2. Membangkitkan tekanan bahan pendingin di kondensor

Pipa kapiler terdiri dari berbagai macam ukuran. Yang diukur bagian diameter dalam (inside diameter/ID) dari pipa, lain halnya dengan pipa tembaga yang diukur adalah diameter luar (Outside diameter/OD).  Pipa kapiler tidak boleh dibengkok terlalu tajam, karena dapat menyebabkan tersumbatnya lubang pipa. Pipa kapiler menghubungkan saringan (filter dryer) dan evaporator, merupakan batas antara sisi tekanan tinggi dan tekanan rendah dari system. Pada bagian tengahnya sepanjang mungkin dilekatkan dengan saluran hisap dan disolder. Bagian yang disolder ini dinamakan Penukar Kalor (heat Exchanger).

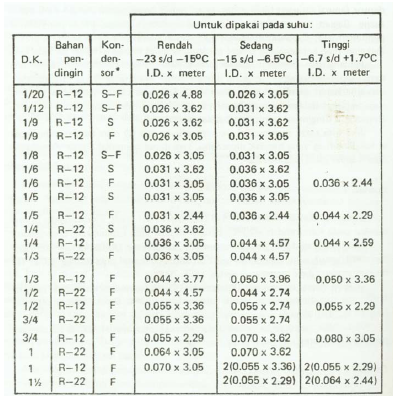

Berikut daftar pemakaian pipa kapiler:

Semua ukuran ID (Inside Diameter) x panjang pipa kapiler di atas, hanya dipakai sebagai perkiraan saja, apabila kita tidak mengetahui ukuran dan panjang pipa kapiler yang harus dipakai. Pada pelaksanaannya dapat diadakan perubahan, untuk disesuaikan dengan keperluannya.

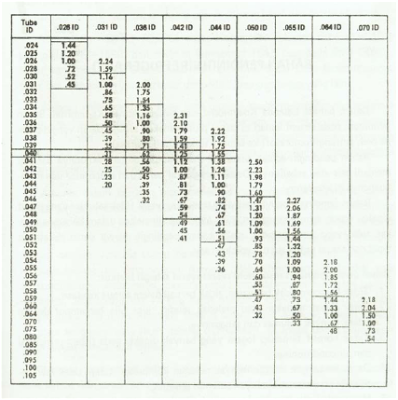

Panjang dan ID dari setiap pipa kapiler di atas dapat diubah dan disesuaikan dengan ID pipa kapiler yang telah kita miliki, dengan memakai Daftar Perbandingan Panjang Pipa Kapiler berikut:

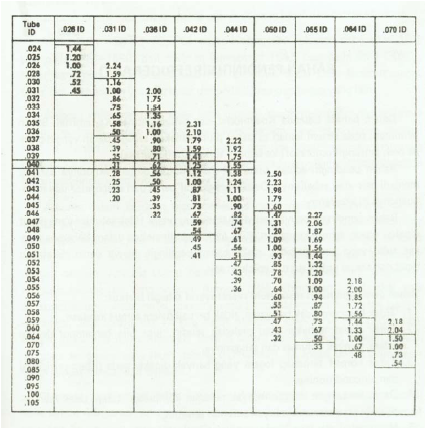

Cara pembacaan tabel di atas sebagai berikut:

1. Letakan ukuran ID (inside Diameter) pipa kapiler yang telah dikatahui pada lajur paling kiri

2. Tarik garis mendatar ke kanan sampai memotong lajur ukuran ID pipa kapiler di atas yang hendak kita pakai. Kita mendapatkan factor pengali. Pilihlah beberapa faktor pengali yang berada dalam kurung.

3. Kalikan panjang pipa kapiler baru yang diketahui dengan factor yang diperoleh pada langkah 2. Untuk lemari es pilihlah lemari es dengan panjang minimum 1,5 meter dan

maksimum 4,5 meter.

4. Hasilnya kita mendapatkan pipa kapiler dengan ID yang baru dan panjang yang tertentu, dengan tahanan dan sifat yang sama dengan pipa kapiler sebelumnya.
