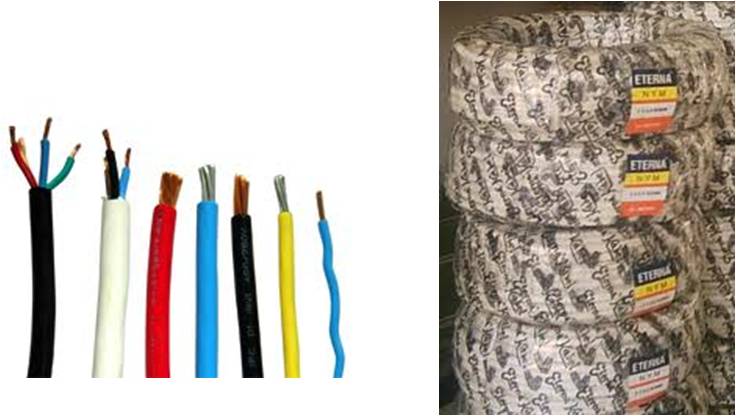

Jenis kabel atau penghantar listrik

Kabel penghantar yang terbungkus isolasi, ada yang berinti tunggal atau banyak, ada yang kaku atau berserabut, ada yang dipasang di udara atau di dalam tanah,
dan masing-masing digunakan sesuai dengan kondisi pemasangannya.

Kabel instalasi yang biasa digunakan pada instalasi penerangan, jenis kabel yang banyak digunakan dalam instalasi rumah tinggal untuk pemasangan tetap ialah NYA dan NYM. Pada penggunaannya kabel NYA menggunakan pipa untuk melindungi secara mekanis ataupun melindungi dari air dan kelembaban yang dapat merusak kabel tersebut.

1. Kabel NYA

Kabel NYA

Kabel NYA hanya memiliki satu penghantar berbentuk pejal, kabel ini pada umumnya digunakan pada instalasi rumah tinggal.

Dalam pemakaiannya pada instalasi listrik harus menggunakan pelindung dari pipa union atau paralon / PVC ataupun pipa fleksibel.

2. Kabel NYM

Kabel NYM

Kabel NYM adalah kabel yang memiliki beberapa penghantar dan memiliki isolasi luar sebagai pelindung. Konstruksi dari kabel NYM terlihat pada gambar.
Penghantar dalam pemasangan pada instalasi listrik, boleh tidak menggunakan pelindung pipa. Namun untuk memudahkan saat peggantian kabel / revisi, sebaliknya pada pemasangan dalam dinding / beton menggunakan selongsong pipa.





3. Kabel NYY

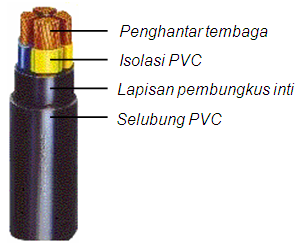

Kabel NYY

Kabel tanah thermoplastik tanpa perisai seperti NYY, biasanya digu- nakan untuk kabel tenaga pada industri. Kabel ini juga dapat dita- nam dalam tanah, dengan syarat diberikan perlindungan terhadap kemungkinan kerusakan mekanis. Perlindungannya bisa berupa pipa atau pasir dan diatasnya diberi batu.



Pada prinsipnya susunan NYY ini sama dengan susunan NYM. Hanya tebal isolasi dan selubung luarnya serta jenis PVC yang digunakan berbeda. Warna selubung luarnya hitam. Untuk kabel tegangan rendah tegangan nominalnya
0,6/1 kV dimana maksudnya yaitu :

• 0,6 kV    : Tegangan nominal terhadap tanah.
• 1,0 kV    : Tegangan nominal antar penghantar.

Penggunaan utama NYY sebagai kabel tenaga adalah untuk instalasi industri di dalam gedung maupun di alam terbuka, di saluran kabel dan dalam lemari hubung bagi, apabila diperkirakan tidak akan ada gangguan mekanis. NYY dapat juga ditanam di dalam tanah asalkan diberi perlindungan secukupnya terhadap kemungkinan terjadinya kerusakan mekanis.

4. Kabel N2XY

kabel N2XY

Kabel N2XY intinya terdiri dari penghantar tembaga, dengan isolasi XLPE, berpelindung bebat tembaga serta berselubung PVC dengan tegangan pengenal 0,6/1 kV (1,2 kV) yang dipasang sejajar pada suatu sistem fase tiga.








5. Kabel NYFGbY

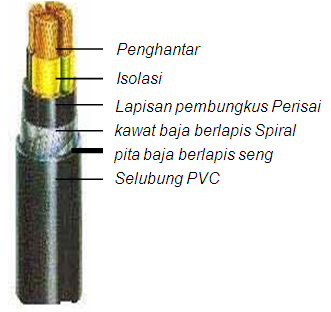

kabel NYFGbY

Kabel tanah thermoplastik ber- perisai seperti NYFGbY, biasanya digunakan apabila ada kemung- kinan terjadi gangguan kabel secara mekanis, kabel NYFGbY intinya terdiri dari penghantar tembaga, dengan isolasi PVC, penggabungan dua atau lebih inti dilengkapi selubung atau pelin- dung yang terdiri dari karet dan perisai kawat baja bulat. Perisai dan pembungkus diikat dengan spiral pita baja, untuk menghindari korosi pada pita baja, maka kabel di selubungi pelindung PVC warna hitam.




Pada tulisan berikutnya akan di cantumkan berapa luas penampang kabel dan kemampuan hantar arusnya. Moga bermanfaat..
